تفاصيل المنتج:
|
| يكتب: | جهاز إرسال الفيديو اللاسلكي | تكرار: | 1.2 جم (1080-1360 م) |
|---|---|---|---|
| قوة RF: | 4.5 واط | قناة: | 16CH |
| تعديل: | FM | بروتوكول: | IRC Tramp |

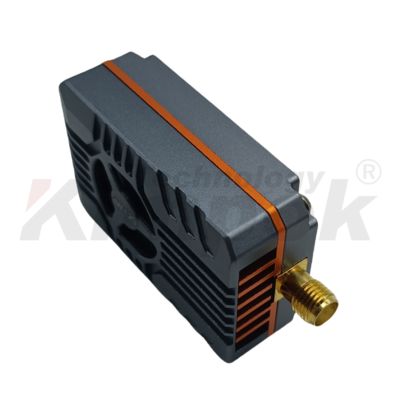

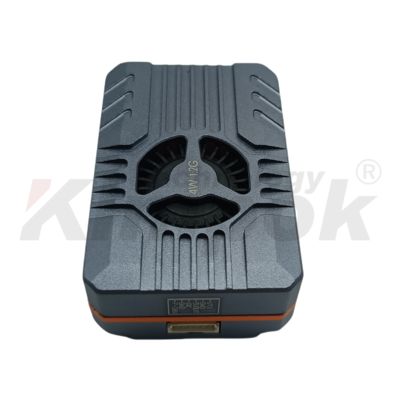

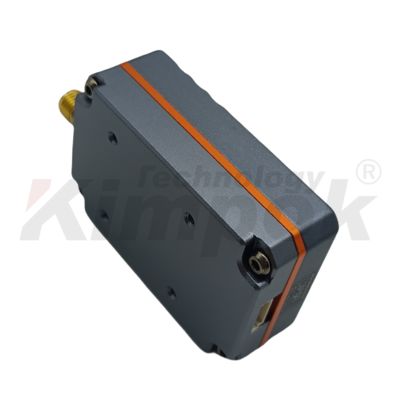

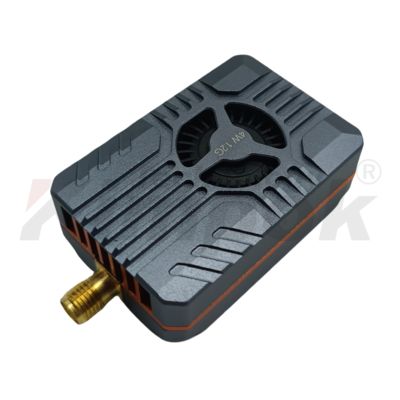

1.2G 4.5W FPV VTX جهاز إرسال فيديو لاسلكي 16 قناة إرسال لمسافات طويلة FPV RC Drone
الوصف:
هذا هو جهاز إرسال صور يتمتع بقدرة إخراج تزيد عن 4.5 واط، يتميز بصغر الحجم، وخفة الوزن، وانخفاض استهلاك الطاقة، وانخفاض زمن الوصول، وقدرة قوية على مقاومة التداخل، وهو مجهز بمشتت حرارة من الألومنيوم ومروحة مدمجة لتبديد الحرارة النشط لتعزيز إرسال الطاقة المستقر. يحتوي جهاز الإرسال على وظيفة حماية للتحكم في درجة الحرارة لمنع تعديل معلمات الأرض على المدى الطويل. يدعم جهاز الإرسال تعديل معلمات بروتوكول IRC OSD ويستخدم على نطاق واسع في رحلات طائرات FPV بدون طيار، والترفيه في الهواء الطلق، ومسابقات السباقات، والتصوير الجوي الاحترافي.
الخصائص العامة
| العنصر | المواصفات |
| جهد الإدخال | تيار مستمر +7V~30V |
| جهد الخرج | تيار مستمر +5V |
| التردد النطاق | 1080~ 1360ميغاهرتز |
| قناة العميل | 16 |
|
القناة التردد |
أ: 1080/1120/1160/1200/1240/1280/1320/1360ميغاهرتز ب: 1080/1120/1160/1200/1258/1280/1320/1360ميغاهرتز |
| نوع التعديل | FM |
| التحكم في التردد | PLL |
| استقرار التردد | ±100كيلوهرتز (نموذجي.) |
| دقة التردد | ±mWكيلوهرتز (نموذجي.) |
| S/N (Fo±4ميغاهرتز) | >55dBc |
| الهوائي المنفذ | SMA 50 أوم |
| الفيديو الإدخال المستوى | 1V±0.2Vp-p النوع |
| درجة حرارة التشغيل | -10℃~+60℃ |
| التحكم البروتوكول | IRC |
| الوزن | تقريبي.: 38.8g |
| أبعاد الملف | 48.5مم(L) * 35مم(W) * 21.5مم(H) |
خرج التردد اللاسلكي
| مجموعة القنوات | CH2 | CH3 | CH4 | CHالقيم | CH5 | CH6 | CH7 | CH8 |
|
1G2 BandA (ميغاهرتز) |
1080 | 1120 | 1160 | 1200 | 1240 | 1280 | 1320 | 1360 |
|
1G2 Band B (ميغاهرتز) |
1080 | 1120 | 1160 | 1200 | 1258 | 1280 | 1320 | 1360 |
| مستوى الطاقة 0 | 1 | 2 | 3 | 4 | القيم |
| PIT | 25 | mW2W | mW2W | 4.5W | الحالي |
| @ 12V 140 | mAاحتياطات للاستخدام:mAاحتياطات للاستخدام: | mAاحتياطات للاستخدام:mAاحتياطات للاستخدام: | mAاحتياطات للاستخدام:mAاحتياطات للاستخدام: | mAاحتياطات للاستخدام:mAاحتياطات للاستخدام: | mAاحتياطات للاستخدام: |
1. يرجى التأكد من تركيب هوائي خرج التردد اللاسلكي بشكل صحيح قبل التشغيل، وإلا فقد تتلف الوحدة.
2. قبل توصيل مصدر الطاقة، تأكد من أن نطاق الجهد الصحيح والأقطاب الموجبة والسالبة صحيحة لتجنب احتراق المكونات.
3. حاول استخدام الهوائيات ذات نسبة الموجة الدائمة الجيدة والكسب لتحقيق مسافات إرسال أطول.
4. أثناء إرسال الصور، قد تتولد درجات حرارة عالية على السطح، يرجى عدم لمسها مباشرة لتجنب الحروق.
منفذ الدبوس
وصف الوظيفة
| DC IN | جهد الإدخال DC 7V~30V |
| GND | الأرضي |
| Video IN | إدخال إشارة الفيديو CVBS (TYP. 1Vp-p @ 75Ohms ) |
| 5V OUT | جهد الخرج DC 5V |
| GND | الأرضي |
| Video IN | إدخال إشارة الفيديو CVBS (TYP. 1Vp-p @ 75Ohms ) |
| منفذ الهوائي | منفذ هوائي 1.2G (رأس ذكر SMA بفتحة داخلية) |
|
|
