تفاصيل المنتج:
|
| يكتب: | جهاز إرسال الفيديو اللاسلكي | تكرار: | 1.7G （1650-1800M） |
|---|---|---|---|
| بروتوكول: | IRC Tramp | قوة RF: | 4.5 واط |
| مزود الطاقة: | DC7-36V | قناة: | 16CH |

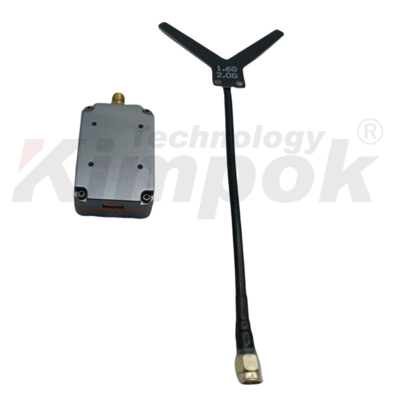

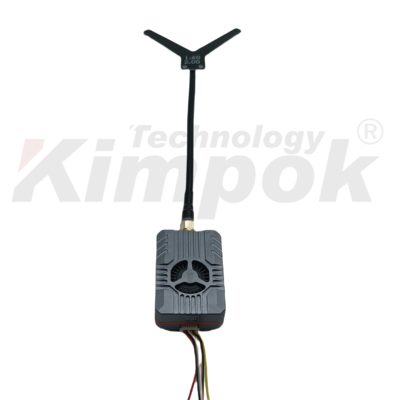

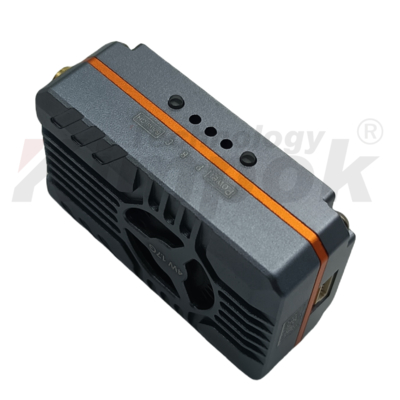

جهاز إرسال فيديو UAV لاسلكي VTX بتردد 1.7 جيجاهرتز يدعم رابط فيديو IRC Tramp طاقة RF 4W VTX
الوصف:

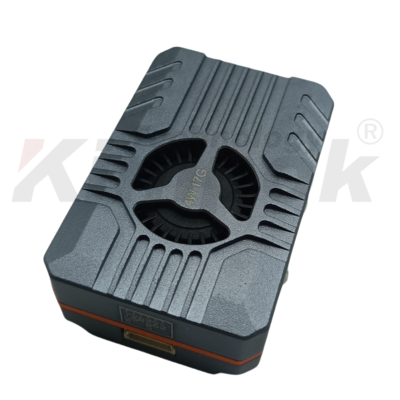

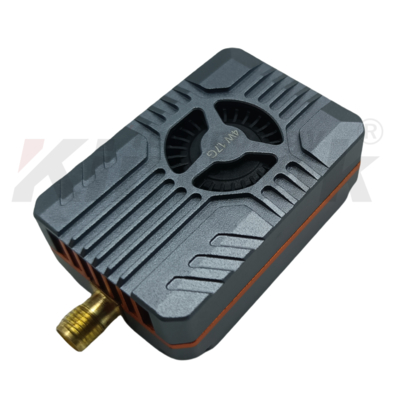

هذا جهاز إرسال إرسال صور بقدرة خرج تزيد عن 4.5 واط، يتميز بصغر الحجم، وخفة الوزن، وانخفاض استهلاك الطاقة، وانخفاض زمن الوصول، وقدرة قوية على مقاومة التداخل، وهو مجهز بمشتت حرارة من الألومنيوم مدمج ومروحة لتبديد الحرارة النشط لتعزيز نقل الطاقة المستقر. يحتوي جهاز الإرسال على وظيفة حماية للتحكم في درجة الحرارة لمنع تعديل المعلمات الأرضية على المدى الطويل. يدعم جهاز الإرسال تعديل معلمات بروتوكول IRC OSD ويستخدم على نطاق واسع في رحلات طائرات الدرون FPV والترفيه في الهواء الطلق ومسابقات السباقات والتصوير الجوي الاحترافي.
الخصائص العامة
| العنصر | المواصفات |
| جهد الإدخال | تيار مستمر +7V~30V |
| جهد الخرج | تيار مستمر +5V |
| التردد النطاق | 1650~ 1800ميغاهرتز |
| قناة العميل | 16 |
|
القناة التردد |
A:1650/1670/1690/1710/1730/1750/1770/1790ميغاهرتز B:1660/1680/1700/1720/1740/1760/1780/1800ميغاهرتز |
| نوع التعديل | FM |
| التحكم في التردد | PLL |
| استقرار التردد | ±100كيلوهرتز (نموذجي.) |
| دقة التردد | ±mWكيلوهرتز (نموذجي.) |
| S/N (Fo±4ميغاهرتز) | >55dBc |
| الهوائي المنفذ | SMA50 أوم |
| الفيديو الإدخال المستوى | 1V±0.2Vp-p النوع |
| درجة حرارة التشغيل | -10℃~+60℃ |
| التحكم البروتوكول | IRC |
| الوزن | تقريبي.: 38.8g |
| أبعاد الملف | 48.5مم(L) * 35مم(W) * 21.5مم(H) |
خرج التردد اللاسلكي
| مجموعة القنوات | CH2 | CH3 | CH4 | CHالقيم | CH5 | CH6 | CH7 | CH8 |
|
1G7 BandA (ميغاهرتز) |
1650 | 1670 | 1690 | 1710 | 1730 | 1750 | 1790 | 1810 |
|
1G7 Band B (ميغاهرتز) |
1660 | 1680 | 1700 | 1720 | 1740 | 1760 | 1780 | 1800 |
| مستوى الطاقة 0 | 1 | 2 | 3 | 4 | القيم |
| PIT | 25 | mW2W | mW2W | 4.5W | التيار |
| @ 12V 160 | mAاحتياطات الاستخدام:mAاحتياطات الاستخدام: | mAاحتياطات الاستخدام:mAاحتياطات الاستخدام: | mAاحتياطات الاستخدام:mAاحتياطات الاستخدام: | mAاحتياطات الاستخدام:mAاحتياطات الاستخدام: | mAاحتياطات الاستخدام: |
1. يرجى التأكد من تركيب هوائي خرج التردد اللاسلكي بشكل صحيح قبل التشغيل، وإلا فقد تتلف الوحدة.
2. قبل توصيل مصدر الطاقة، تأكد من أن نطاق الجهد الصحيح والأقطاب الموجبة والسالبة صحيحة لتجنب احتراق المكونات.
3. حاول استخدام الهوائيات ذات نسبة الموجة الدائمة الجيدة والكسب لتحقيق مسافات إرسال أطول.
4. أثناء إرسال الصور، قد تتولد درجات حرارة عالية على السطح، يرجى عدم لمسها مباشرة لتجنب الحروق.
منفذ الدبوس
وصف الوظيفة
| DC IN | جهد الإدخال DC 7V~30V |
| GND | الأرضي |
| Video IN | إدخال إشارة الفيديو CVBS (TYP. 1Vp-p @ 75Ohms) |
| 5V OUT | جهد الخرج DC 5V |
| GND | الأرضي |
| Video IN | إدخال إشارة الفيديو CVBS (TYP. 1Vp-p @ 75Ohms) |
| منفذ الهوائي | منفذ الهوائي (رأس SMA ذكر بفتحة داخلية) |
|
|
