تفاصيل المنتج:
|
| اسم: | مضخم طاقة RF عالي الطاقة | تكرار: | 1250 ميجا هرتز |
|---|---|---|---|
| طاقة خرج التردد اللاسلكي: | 60 ديسيبل | طاقة كهربائية شغالة: | 28VDC ± 1 فولت |
| البعد: | 310 * 92 * 25 ملم | العمل الحالي: | 7 أ |
| تسليط الضوء: | مضخم طاقة RF 60dBm,مضخم طاقة RF للمعدات اللاسلكية,مضخم طاقة RF 1250MHz |
||

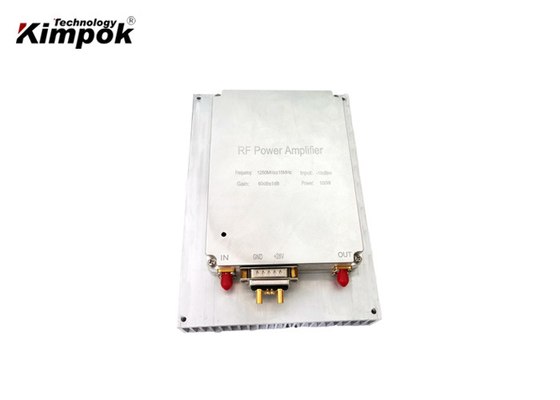

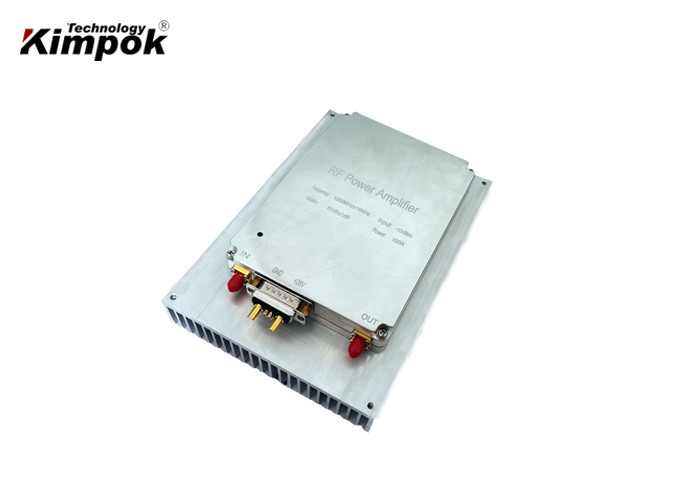

100W عالية الطاقة RF مكبر للصوت مع 60dB 1250MHz للمعدات اللاسلكية
سمات:
المواصفات الرئيسية:
| رقم. | العنصر | متطلبات | |
| 1 | نطاق الترددات | 1250 ميجا هرتز ± 15 ميجا هرتز أو حسب الطلب | |
| 2 | مصدر الإشارة | مصدر ضوضاء عالي السرعة واسع النطاق | |
| 3 | ماكس بوت | 60dBm ± 1dB (التردد الزائد في نفس درجة الحرارة) | |
| 60dBm ± 1dB (درجة الحرارة الزائدة في نفس التردد) | |||
| 4 | ضبط العبوس |
I / O الخيار 1 (تقصير) |
إذا لم يكن العبوة الفعلية مساوية للعبة الهدف في كل 60 ثانية ، فيجب زيادة قيمة ATT أو إنقاصها بمقدار 1 ديسيبل في نطاق 0-31 ديسيبل ، حتى يكون العبوة الفعلية مساوية للهدف - العبوة . |
| I / O الخيار 2 |
50-60dBm بواسطة YONLIT M&C سيكون العبوس حوالي 37dBm بدون M & C |
||
| 5 | منفذ RF VSWR | ≤1.5 | |
| 6 | طاقة كهربائية شغالة | 28VDC ± 1 فولت | |
| 7 | العمل الحالي | <5.5 أ | |
| 8 | موصل RF | SMA- أنثى ، 50 أوم | |
| 9 | البعد | 310 * 92 * 25 مم (موصل حصري) | |
| 10 | منفذ امدادات الطاقة | مكثف سحب النواة | |
| 11 | درجة حرارة العمل | -25 ~ + 65 درجة | |
| 12 | حماية | اغلاق اكثر من 75 ، اعادة التشغيل التلقائي اقل من 50 ℃ | |
| إيقاف التشغيل عند عكس الطاقة أكثر من 15 وات ، إعادة التشغيل التلقائي بعد حوالي 30 ثانية | |||
I / O الخيار 1(تقصير):موازية DB15 أنثى
| DB15Fإيمال | وصف | في خارج |
| رقم التعريف الشخصي 1 | 1 ديسيبل (تعليق في الهواء أو إضافة 5 فولت: لا يوجد ATT ؛ التأريض: تمكين ATT) | في |
| PIN2 | 2 ديسيبل (تعليق في الهواء أو إضافة 5 فولت: لا يوجد ATT ؛ التأريض: تمكين ATT) | في |
| PIN3 | 4 ديسيبل (تعليق في الهواء أو إضافة 5 فولت: لا يوجد ATT ؛ التأريض: تمكين ATT) | في |
| PIN4 | 8 ديسيبل (تعليق في الهواء أو إضافة 5 فولت: لا يوجد ATT ؛ التأريض: تمكين ATT) | في |
| PIN5 | 16 ديسيبل (تعليق في الهواء أو إضافة 5 فولت: لا يوجد ATT ؛ التأريض: تمكين ATT) | في |
| PIN7 | Pr (طاقة RF المعكوسة ، 0.05 فولت / ديسيبل ، نطاق 10 ديسيبل ، 2-2.3 فولت @ 40 ديسيبل) | خارج |
| PIN10 | Pf (طاقة RF إلى الأمام ، 0.05 فولت / ديسيبل ، نطاق 20 ديسيبل ، 2-2.3 فولت @ 47 ديسيبل) | خارج |
| PIN11 | EN (5V: PA OFF ؛ شنق في الهواء أو التأريض: PA ON) | في |
| رقم التعريف الشخصي 12 | TA (إنذار درجة الحرارة ، التنبيه: 5 فولت ، عادي: 0 فولت) | خارج |
| PIN13 | VA (إنذار VSWR ، التنبيه: 5 فولت ، عادي: 0 فولت) | خارج |
| PIN14 | Tc (درجة الحرارة: 0.01V / 1 ℃ ، 0.75V @ 25 ℃) | خارج |
| رقم التعريف الشخصي 15 | GND | GND |
خيار الإدخال / الإخراج 2: DB9F أنثى لـ YONLIT M&C
| DB9 أنثى | وصف | في خارج |
| رقم التعريف الشخصي 1 | مؤشر PA ON 4.9V | خارج |
| PIN3 | تحكم خارجي ALC ، نطاق الإدخال 0-5 فولت) | في |
| PIN4 | امدادات الطاقة 5V | خارج |
| PIN5 | Pf (طاقة RF إلى الأمام ، الحد الأقصى: 0-5 فولت ، رن 20 ديسيبل) | خارج |
| PIN6 | EN (5V: PA OFF ؛ شنق في الهواء أو التأريض: PA ON) | في |
| PIN7 | TA (إنذار درجة الحرارة ، التنبيه: 5 فولت ، عادي: 0 فولت) | خارج |
| PIN8 | VA (إنذار VSWR ، التنبيه: 5 فولت ، عادي: 0 فولت) | خارج |
| PIN9 | GND | GND |
