تفاصيل المنتج:
|
| اسم: | مضخم الطاقة الخطي | تكرار: | 851-894 ميجا هرتز أو حسب الطلب |
|---|---|---|---|
| طاقة خرج التردد اللاسلكي: | 47 ديسيبل | طاقة كهربائية شغالة: | 28VDC ± 1 فولت |
| البعد: | 210 * 92 * 25 ملم | العمل الحالي: | 5.5 أ |
| تسليط الضوء: | مضخم طاقة RF 800 ميجاهرتز,مضخم طاقة RF بقوة 50 وات,مضخم طاقة خطي 47 ديسيبل |
||

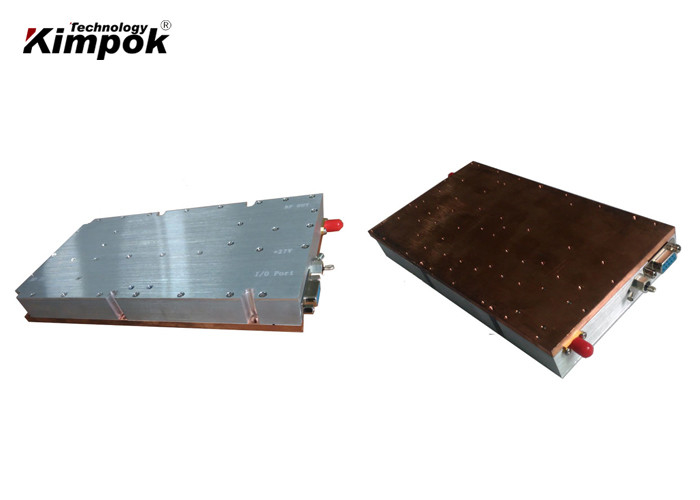

مضخم طاقة خطي عالي السرعة بتردد 800 ميجا هرتز 50 واط 47 ديسيبل 28 فولت تيار مستمر
سمات:
المواصفات الرئيسية:
| رقم. | العنصر | متطلبات | |
| 1 | نطاق الترددات | 851 ميجا هرتز ~ 894 ميجا هرتز أو حسب الطلب | |
| 2 | مصدر الإشارة | مصدر ضوضاء عالي السرعة واسع النطاق | |
| 3 | ماكس بوت | 47dBm ± 0.5dB (التردد الزائد في نفس درجة الحرارة) | |
| 47dBm ± 0.5dB (درجة الحرارة الزائدة في نفس التردد) | |||
| 4 | ضبط العبوس |
I / O الخيار 1 (تقصير) |
إذا لم يكن العبوة الفعلية مساوية للعبة الهدف في كل 60 ثانية ، فيجب زيادة قيمة ATT أو إنقاصها بمقدار 1 ديسيبل في نطاق 0-31 ديسيبل ، حتى يكون العبوة الفعلية مساوية للهدف - العبوة . |
| I / O الخيار 2 |
38-47dBm بواسطة YONLIT M&C سيكون العبوس حوالي 37dBm بدون M & C |
||
| 5 | منفذ RF VSWR | ≤1.5 | |
| 6 | طاقة كهربائية شغالة | 28VDC ± 1 فولت | |
| 7 | العمل الحالي | <5.5 أ | |
| 8 | موصل RF | SMA- أنثى ، 50 أوم | |
| 9 | البعد | 210 * 92 * 25 مم (موصل حصري) | |
| 10 | منفذ امدادات الطاقة | مكثف سحب النواة | |
| 11 | درجة حرارة العمل | -25 ---- +65 | |
| 12 | حماية | اغلاق اكثر من 75 ، اعادة التشغيل التلقائي اقل من 50 ℃ | |
| إيقاف التشغيل عند عكس الطاقة أكثر من 15 وات ، إعادة التشغيل التلقائي بعد حوالي 30 ثانية | |||
I / O الخيار 1 (تقصير): موازية DB15 أنثى
| DB15Fإيمال | وصف | في خارج |
| PIN1 | 1 ديسيبل (تعليق في الهواء أو إضافة 5 فولت: لا يوجد ATT ؛ التأريض: تمكين ATT) | في |
| PIN2 | 2 ديسيبل (تعليق في الهواء أو إضافة 5 فولت: لا يوجد ATT ؛ التأريض: تمكين ATT) | في |
| PIN3 | 4 ديسيبل (تعليق في الهواء أو إضافة 5 فولت: لا يوجد ATT ؛ التأريض: تمكين ATT) | في |
| PIN4 | 8 ديسيبل (تعليق في الهواء أو إضافة 5 فولت: لا يوجد ATT ؛ التأريض: تمكين ATT) | في |
| PIN5 | 16 ديسيبل (تعليق في الهواء أو إضافة 5 فولت: لا يوجد ATT ؛ التأريض: تمكين ATT) | في |
| PIN7 | Pr (طاقة RF المعكوسة ، 0.05V / dB ، نطاق 10dB ، 2-2.3V@40dBm) | خارج |
| PIN10 | Pf (طاقة RF إلى الأمام ، 0.05 فولت / ديسيبل ، نطاق 20 ديسيبل ، 2-2.3 فولت @ 47 ديسيبل) | خارج |
| PIN11 | EN (5V: PA OFF ؛ شنق في الهواء أو التأريض: PA ON) | في |
| رقم التعريف الشخصي 12 | TA (إنذار درجة الحرارة ، التنبيه: 5 فولت ، عادي: 0 فولت) | خارج |
| PIN13 | VA (إنذار VSWR ، التنبيه: 5 فولت ، عادي: 0 فولت) | خارج |
| PIN14 | Tc (درجة الحرارة: 0.01V / 1 ℃ ، 0.75V @ 25 ℃) | خارج |
| PIN15 | GND | GND |
خيار الإدخال / الإخراج 2: DB9F Female لـ YONLIT M&C
| DB9 أنثى | وصف | في خارج |
| PIN1 | مؤشر PA ON 4.9V | خارج |
| PIN3 | تحكم خارجي ALC ، نطاق الإدخال 0-5 فولت) | في |
| PIN4 | امدادات الطاقة 5V | خارج |
| PIN5 | Pf (طاقة RF إلى الأمام ، الحد الأقصى: 0-5 فولت ، رن 20 ديسيبل) | خارج |
| PIN6 | EN (5V: PA OFF ؛ شنق في الهواء أو التأريض: PA ON) | في |
| PIN7 | TA (إنذار درجة الحرارة ، التنبيه: 5 فولت ، عادي: 0 فولت) | خارج |
| PIN8 | VA (إنذار VSWR ، التنبيه: 5 فولت ، عادي: 0 فولت) | خارج |
| PIN9 | GND | GND |
