تفاصيل المنتج:
|
| اسم: | مضخم الطاقة الخطي | تكرار: | 500 ميجا هرتز ~ 5850 ميجا هرتز |
|---|---|---|---|
| طاقة خرج التردد اللاسلكي: | 43 ديسيبل | طاقة كهربائية شغالة: | 28VDC ± 1 فولت |
| الرقم الضوضاء: | 10 ديسيبل | العمل الحالي: | 2.5 أ |
| تسليط الضوء: | مكبر صوت خطي عالي الطاقة 43 ديسيبل,مضخم خطي عالي الطاقة 1590 ميجا هرتز,مكبر طاقة خطي RF 1550 ميجا هرتز |
||

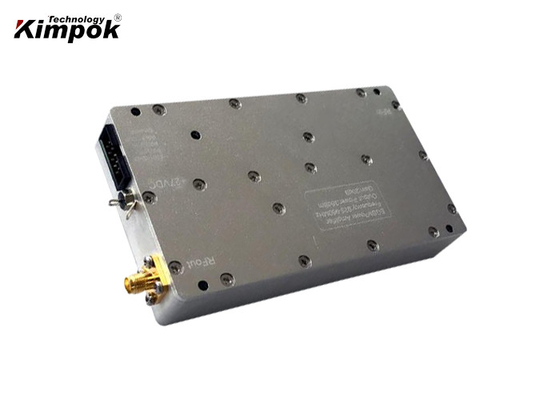

مضخم طاقة خطي عالي الطاقة 25 وات يدعم 868 ميجا هرتز / 915 ميجا هرتز
سمات:
تخصيص:
| نطاق الترددات | 433-470 ميجا هرتز ، 880-915 ميجا هرتز ، 1550-1590 ميجا هرتز ، 2400-2500 ميجا هرتز ،
5750-5850 ميجا هرتز ، أو حسب الطلب |
| ربح |
≥43 ديسيبل ± 1 ديسيبل |
|
كسب ضبط |
خطوة 31 ديسيبل ، 1 ديسيبل |
| تسطيح اكتساب الطاقة | ≤1.5 ديسيبل |
| ماكس انتاج الطاقة |
44 ديسيبل ± 0.5 ديسيبل |
| مدخل الطاقة | 5-10 ديسيبل |
| التوافقيات | 3 بحث وتطوير التوافقيات ≥12dBc ، 2اختصار الثاني التوافقيات ≥15dBc |
| زائف | > 60 ديسيبل |
| الرقم الضوضاء | 10 ديسيبل |
| الإدخال / الإخراج VSWR | ≤1.5 |
| طاقة كهربائية شغالة |
27VDC ± 1 ديسيبل ؛≤2.5A |
| تيار هادئ | <1.2A النوع |
| العمل الحالي | <11A (الحد الأقصى: 15 أمبير) |
| تبديل الوقت | <2uS typ. (5uS كحد أقصى) |
| كفاءة | ≥25٪ ＠CW |
| منفذ إدخال الترددات اللاسلكية | SMA- أنثى |
| منفذ إخراج التردد اللاسلكي | N- أنثى |
| الإدخال / الإخراج المعاوقة | 50 أوم |
| واجهة مزود الطاقة | مكثف سحب النواة |
| درجة حرارة العمل | -20 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -30 درجة مئوية ~ +70 درجة مئوية |
| بحجم |
125 * 75 * 20 ملم ； 180 * 90 * 25 ملم (5800 ميجا هرتز) |
| وزن | حوالي 2 كجم |
| حماية | بعد مشكلة في المقاصة ، قم بنبض 5V إلى PIN7 لإعادة تشغيل PA
الاغلاق: فوق High-VSWR ، بعد مشكلة في المقاصة ، قم بنبض 5V إلى PIN7 لإعادة تشغيل PA |
|
منفذ الإدخال / الإخراج 2x5Pin، 2.54mm، ذكر |
PIN2: 1 ديسيبل (تعليق في الهواء أو إضافة 5 فولت: لا يوجد ATT ؛ التأريض: تمكين ATT) PIN4: 2 ديسيبل (تعليق في الهواء أو إضافة 5 فولت: لا يوجد ATT ؛ التأريض: تمكين ATT) PIN6: 4 ديسيبل (تعليق في الهواء أو إضافة 5 فولت: لا يوجد ATT ؛ التأريض: تمكين ATT) PIN8: 8 ديسيبل (تعليق في الهواء أو إضافة 5 فولت: لا يوجد ATT ؛ التأريض: تمكين ATT) PIN10: 16 ديسيبل (تعليق في الهواء أو إضافة 5 فولت: لا يوجد ATT ؛ التأريض: تمكين ATT) رقم التعريف الشخصي 1: GND PIN3: Pf (طاقة RF إلى الأمام ، 0.05 فولت / ديسيبل ، بحد أقصى 3-3.5 فولت ، نطاق 20 ديسيبل) PIN5: VA (إنذار VSWR ، التنبيه: 3.5 فولت ؛ عادي: 0 فولت) Pr (الطاقة المعكوسة ، 0.05 فولت / ديسيبل ، الحد الأقصى 3-3.5 فولت ، نطاق 10 ديسيبل) PIN7: EN (5V: PA OFF ؛ تعليق في الهواء أو التأريض: PA ON) تلفزيون (درجة الحرارة: 0.01 فولت / ℃) PIN9: 5 فولت (مخرج + 5 فولت) |
