تفاصيل المنتج:
|
| اسم: | مضخم الطاقة الخطي | تكرار: | 500-2400 ميجا هرتز |
|---|---|---|---|
| طاقة خرج التردد اللاسلكي: | 50 ديسيبل | طاقة كهربائية شغالة: | 28VDC ± 1 فولت |
| البعد: | 175 * 136 * 25 ملم | وزن: | 2 كجم |
| تسليط الضوء: | مضخم طاقة RF بتردد 2.4 جيجاهرتز ومضخم طاقة بتردد 50dBm ومضخم طاقة 2 كجم 2.4 جيجاهرتز,50dBm RF Power Amplifier,2kg 2.4 GHz Power Amplifier |
||

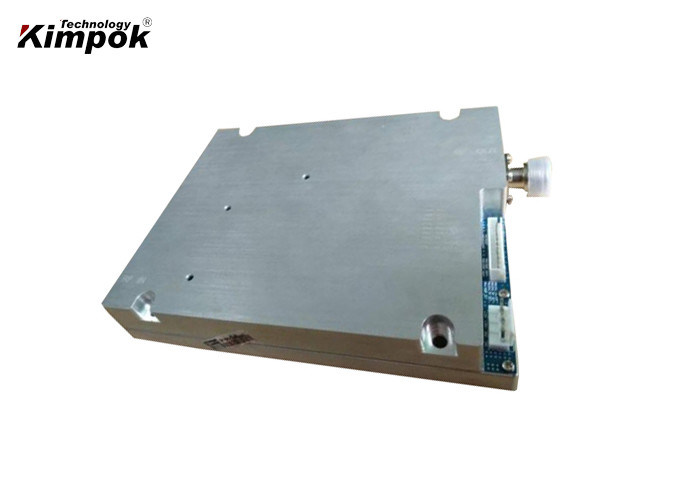

2.4 جيجا هرتز عالية الطاقة RF مكبر للصوت 50dBm كسب LAN 2 كجم الوزن
سمات:
المعلمات:
| نطاق الترددات | 500-2400 ميجا هرتز |
| ربح | ≥ 50 ديسيبل |
| تسطيح كسب إشارة صغيرة | ≤4 ديسيبل |
| تسطيح اكتساب الطاقة | ≤1.5 ديسيبل |
| ماكس انتاج الطاقة | ≥50 ديسيبل |
| مدخل الطاقة | 5-10 ديسيبل |
| التوافقيات | 3 بحث وتطوير التوافقيات ≥12dBc ، 2اختصار الثاني التوافقيات ≥15dBc |
| زائف | > 60 ديسيبل |
| الرقم الضوضاء | 10 ديسيبل |
| الإدخال / الإخراج VSWR | ≤2 |
| طاقة كهربائية شغالة | 28VDC |
| تيار هادئ | <1.2A النوع |
| العمل الحالي | <11A (الحد الأقصى: 15 أمبير) |
| تبديل الوقت | <2uS typ. (5uS كحد أقصى) |
| كفاءة | ≥25٪ ＠CW |
| منفذ إدخال الترددات اللاسلكية | SMA- أنثى |
| منفذ إخراج التردد اللاسلكي | N- أنثى |
| الإدخال / الإخراج المعاوقة | 50 أوم |
| واجهة مزود الطاقة | مكثف سحب النواة |
| درجة حرارة العمل | -20 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -30 درجة مئوية ~ +70 درجة مئوية |
| بحجم | 175 * 136 * 25 ملم |
| وزن | حوالي 2 كجم |
| حماية | بعد مشكلة في المقاصة ، قم بنبض 5V إلى PIN7 لإعادة تشغيل PA
الاغلاق: فوق High-VSWR ، بعد مشكلة في المقاصة ، قم بنبض 5V إلى PIN7 لإعادة تشغيل PA |
| DB10 |
PIN7: إعادة التعيين: 5V Pulse سيعيد تشغيل PA بعد إيقاف تشغيل VSWR PIN5: TEMP: درجة الحرارة الزائدة عن الحد (+ 3 فولت) ، وإغلاق PA PIN2: V-: مؤشر لطاقة التردد اللاسلكي المعكوسة PIN8-PIN10: GND: أرضي 23 DB10 PIN1: PTT: (معلق في الهواء أو الاحتكاك: تشغيل PA ؛ + 5 فولت: إيقاف تشغيل PA) PIN6: SWR: إنذار Over-high-VSWR (+ 3V) ، وإغلاق PA PIN4: Vt: مؤشر لدرجة حرارة PA (Vt = 0.5V + TC × 10mV / ℃) PIN3: V +: مؤشر القوة الأمامية (الحد الأقصى: 4 فولت) |
