تفاصيل المنتج:
|
| قوة: | 12V العاصمة | التشفير: | AES 128 بت / ALLTECH Basic التخليط |
|---|---|---|---|
| معدل الفيديو: | 15 ميجابت في الثانية (بحد أقصى) | تعديل: | COFDM |
| عرض النطاق: | 2 / 2.5 / 4/8 م (قابل للتعديل) | واجهة AV: | HD-MI/SDI; HD-MI / SDI ؛ CVBS كفبس |
| بحجم: | 200 * 130 * 60 ملم | وزن: | 2.8 كجم |
| تسليط الضوء: | جهاز إرسال لاسلكي عالي الدقة COFDM,جهاز إرسال فيديو لاسلكي طويل المدى,جهاز إرسال فيديو COFDM على ظهره |
||

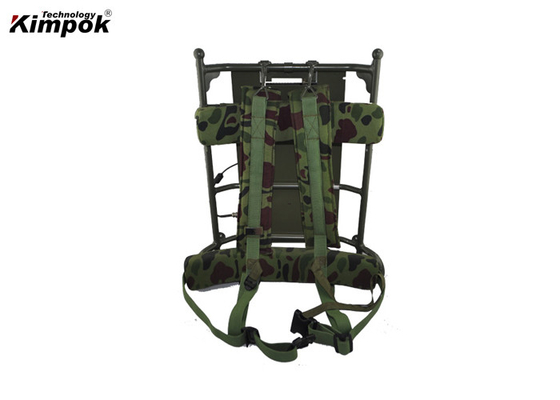

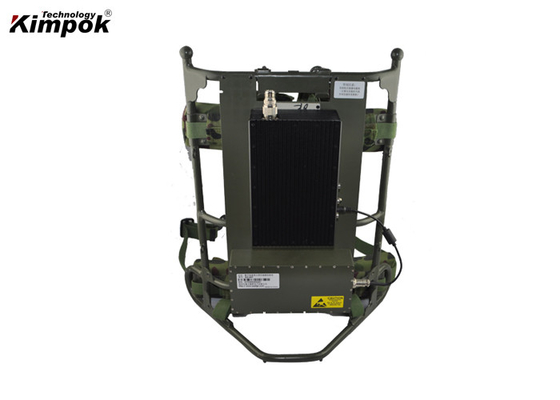

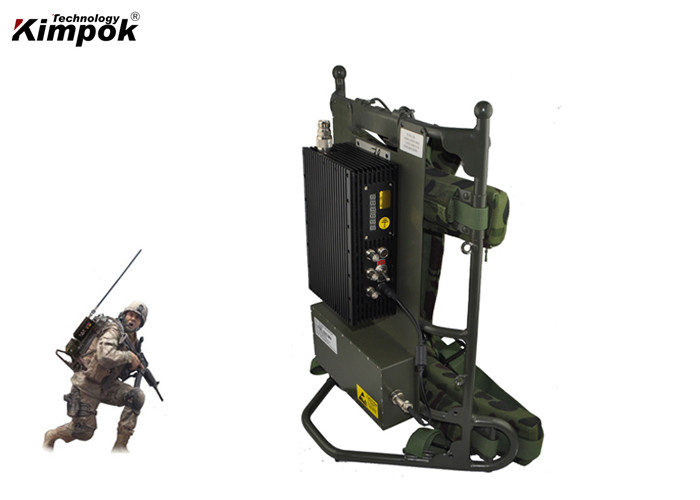

حقيبة الظهر العسكرية COFDM جهاز إرسال الفيديو الرقمي لقوة الإنفاذ
مقدمة:
الجهاز هو جهاز الإرسال والاستقبال الجديد COFDM KP-MP20 الخاص بنا.يتميز بوظيفة Walkie Talkie ، وجهاز تحكم عن بعد بعيد المدى وأكثر سهولة وطبيعية.استخدم تنسيق تشفير H.264 وتشكيل COFDM (تعدد إرسال بتقسيم متعامد مشفر).صتوفير جودة عالية للصورة بدقة 1920 * 1080 بكسل ، زمن انتقال قصير.
دعم NLOS ونقل المحمول عالي السرعة.معلمات الدعم التي تم تعديلها من قبل المستخدم.PAL / NTSC تنسيق ذاتي لصيغة الفيديو ومقاومة جيدة للتداخل.
هذا النظام المصمم الخاص هو لمسافات طويلة من أجل eقوة nforcement والاستخدام العسكري، من الشائع أيضًا استخدامه في مجالات أخرى لنقل صوت الفيديو المباشر ونقل UAV LOS.
سمات:
المواصفات الفنية:
معلمات المرسل:
| متكرر / AV |
300 ~ 900 ميجا هرتز (قابل للتعديل) ، 1.2 جيجا هرتز / 2.4 جيجا هرتز / 5.8 جيجا هرتز (حسب الطلب) يمكن تعديله من قبل المستخدم ، فاصل زمني 100 ميجا هرتز. |
| كثرة / البيانات | 433 ميجا هرتز / 868 ميجا هرتز (قابل للتعديل) ، أو نطاق آخر |
| تعديل | COFDM 2K QPSK |
| خرج طاقة التردد اللاسلكي | 20 واط |
| الجهد االكهربى | DC11-14.5 فولت |
| حاضر | 2.7 أ |
| معدل الفيديو | 15 ميجابت في الثانية (بحد أقصى) |
| كوكبة | QPSK ، 16QAM ، 64QAM (اختياري) ، QPSK / 16QAM / 64QAM @ 6/7/8 ميجا هرتز |
| FEC | 1 / 2،2 / 3،3 / 4،5 / 6، 7/8 (اختياري) |
| الفاصل الزمني للحراسة | 1/32 ، 1/16 ، 1/8 ، 1/4 (اختياري) |
| عرض النطاق | 2 / 2.5 / 4/8 م (قابل للتعديل) |
| واجهة A / V | HD-MI ؛SDI ؛كفبس |
| التشفير | AES 128 بت / ALLTECH Basic التخليط |
| التسطيح |
النطاق الكامل 2dB ، 8MHz≤0.5dB |
| الناقل | 2 ك ، 8 ك |
| SHG | > 52 ديسيبل |
| إشارة الفيديو | 1Vp-p @ 75Ω ، NTSC / PAL تكيفي |
| CBER | <2.0E-4 |
| ضغط الفيديو | H.264 / MPEG-4 (اختياري) |
| الدقة | HD 1080P / I ؛720P / أنا |
| واجهة التحكم RS232 / RS485 | مستوى RS232 / RS485 القياسي ، 9600،8 ، N ، 1 |
| واجهة بيانات RS232 / RS485 | مستوى RS232 / RS485 القياسي ، دعم 1200 ~ 115200 |
| إدخال الفيديو | 1Vp-p @ 75Ω ، NTSC / PAL (التكيف التلقائي) |
| إدخال الصوت | القنوات اليمنى واليسرى ستيريو التناظرية |
| واجهة RF | N (نوع) |
| درجة حرارة التشغيل | -25 ~ 55 ℃ |
| درجة حرارة التخزين | -40 ℃ ~ 70 ℃ |
| مسافه: بعد |
150 كم مسافة LOS (على طائرة هليكوبتر) ، 5 ~ 10km مسافة NLOS (في المدينة) |
| نوع المادة للحالة | ألومنيوم (أسود) |
| بحجم | 200 * 140 * 66 ملم |
| وزن | 2.3 كجم |
معلمات جهاز الاستقبال:
| متكرر / AV | 300 ~ 900 ميجا هرتز (قابل للتعديل) ، 1.2 جيجا هرتز / 2.4 جيجا هرتز / 5.8 جيجا هرتز (حسب الطلب) |
| كثرة / البيانات | 433 ميجا هرتز / 868 ميجا هرتز (قابل للتعديل) ، أو نطاق آخر |
| تعديل | COFDM 2K QPSK |
| تلقي الحساسية | -105 ديسيبل |
| الجهد االكهربى | DC12-14V |
| كوكبة | QPSK ، 16QAM ، 64QAM (اختياري) |
| إدخال مستوى التردد اللاسلكي | -92dBm ~ -20dBm / -105dBm ~ -20dBm |
| مقاومة RF | 50Ω |
| الناقل | 2 ك ، 8 ك |
| FEC | 1 / 2،2 / 3،3 / 4،5 / 6، 7/8 (اختياري) |
| الفاصل الزمني للحراسة | 1/32 ، 1/16 ، 1/8 ، 1/4 (اختياري) |
| عرض النطاق | 2 / 2.5 / 4/8 م (قابل للتعديل) |
| فك تشفير الفيديو | ISO / IEC13818-2 MPEG-2MP @ ML |
| خرج AV | 2 إخراج الصوت + 2 إدخال فيديو |
| وضع إخراج الصوت | استريو تناظريستيريو غير متوازن 300/200 مللي فولت |
| دقة الفيديو | HD 1080P / I ؛720P / أنا |
| شكل الفيديو | PAL / NTSC (التكيف التلقائي) |
| مخرج الصوت | القنوات اليمنى واليسرى ستيريو التناظرية |
| ابعاد متزنة | 4: 3 ، 16: 9 |
| التشفير | AES 128 بت / ALLTECH Basic التخليط |
| الناقل | 2 ك ، 8 ك |
| ضغط الفيديو | H.264 / MPEG-4 (اختياري) |
| واجهة التحكم RS232 / RS485 | مستوى RS232 / RS485 القياسي ، 9600،8 ، N ، 1 |
| واجهة بيانات RS232 / RS485 | مستوى RS232 / RS485 القياسي ، دعم 1200 ~ 115200 |
| واجهة RF | N (نوع) |
| واجهة AV | BNC |
| درجة حرارة التشغيل | -25 ~ 55 ℃ |
| درجة حرارة التخزين | -40 ℃ ~ 70 ℃ |
| بحجم | 430 * 310 * 65 مم (هيكل 1U) |
| وزن | 1.5 كجم |
|
تفاصيل التعبئة |
|
|
مكملات |
2 * هوائيات (حسب الطلب) ؛كبلات RF ومجموعات مثبتة. |
|
أسلوب |
كرتون ورق |
|
بحجم |
غير محدد |
تطبيق جهاز إرسال الفيديو الرقمي COFDM:
