تفاصيل المنتج:
|
| تعديل: | COFDM | تكرار: | 300-800 ميجا هرتز (خيار) ، 12 جيجا / 2.4 جيجا / 5.8 جيجا هرتز (حسب الطلب) |
|---|---|---|---|
| طاقة خرج التردد اللاسلكي: | 2-5 واط (قابل للتعديل) | الجهد االكهربى: | 12V العاصمة |
| عرض النطاق: | 1.25 / 2.5 / 6/7/8 ميجا هرتز (اختياري) | مسافة NLOS: | 1-3 كم |
| بحجم: | 140 * 85 * 50 ملم | وزن: | 800 جرام (الوزن الصافي) |
| تسليط الضوء: | 300Mhz COFDM Audio Video Transmitter,Broadcasting COFDM Audio Video Transmitter,900Mhz Audio Video Transmitter |
||

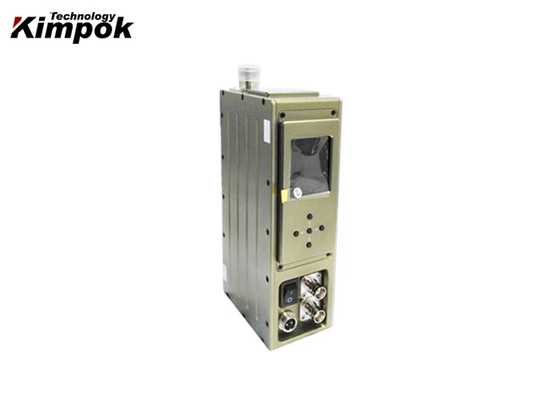

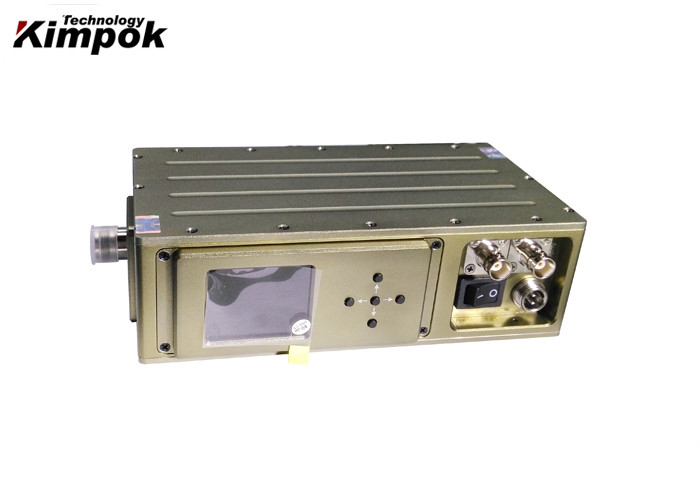

300Mhz-900Mhz COFDM جهاز إرسال الصوت والفيديو اللاسلكي للبث
مقدمة:
هذا جهاز إرسال واستقبال COFDM ذو تصميم حصري.يتميز بقدرة منخفضة ، وبُعد صغير على جهاز الإرسال ، ونقدم اعتبارات أكثر ملاءمة لجعله أكثر سهولة وطبيعية. استخدم تنسيق ترميز H.264 وتشكيل COFDM (تعدد إرسال بتقسيم متعامد مشفر) مع مستقبل 4 قنوات ، مما يوفر نسبة عالية جودة الصورة بدقة 1920 * 1080 بكسل ، زمن انتقال قصير.
هذا النظام المصمم الخاص مخصص لنقل المسافات الطويلة بدون طيار ، كما أنه شائع استخدامه في مجالات أخرى لنقل صوت الفيديو المباشر.
سمات:
المواصفات الفنية:
معلمات المرسل:
| تكرار | 300-800 ميجا هرتز (قابل للتعديل) ، 1.2 جرام / 2.4 جرام / 5.8 جيجا هرتز (حسب الطلب) |
| طاقة خرج التردد اللاسلكي | 2-5 واط (قابل للتعديل) |
| الجهد االكهربى | DC12V |
| تعديل | COFDM |
| كوكبة | QPSK ، 16QAM ، 64QAM (اختياري) ، QPSK / 16QAM / 64QAM @ 6/7/8 ميجا هرتز |
| عرض النطاق | 1.25 / 2.5 / 6/7/8 ميجا هرتز (اختياري) |
| معدل نقل | 2/4/6 / 8Mbps (اختياري) |
| FEC | 1 / 2،2 / 3،3 / 4،5 / 6،7 / 8 (اختياري) |
| الفاصل الزمني للحراسة | 1/32 ، 1/16 ، 1/8 ، 1/4 (اختياري) |
| إدخال الفيديو | فيديو تناظري بسطر واحد PAL / NTSC |
| إدخال الصوت | القنوات اليمنى واليسرى ستيريو التناظرية |
| ضغط الفيديو | H.264 |
| تشفير البيانات | AES 265 بت / ALLTECH Basic التخليط |
| التسطيح |
≤2dB (ضمن نطاق التردد الكامل) ، ≤0.5 ديسيبل (في نطاق 8 ميجا هرتز) |
| الناقل | 2 ك ، 8 ك |
| إشارة الفيديو | 1Vp-p @ 75Ω ، NTSC / PAL تكيفي |
| الدقة | 720 × 576 (PAL) ، 720 × 480 (NTSC) |
| واجهة RF | ن (و) |
| شكل الفيديو | PAL / NTSC (التكيف الذاتي) |
| واجهة AV | BNC |
| مادة العلبة | سبائك الألومنيوم ، مقاومة للماء |
| مدمج في البطارية | 2300 مللي أمبير ، 3 ساعات |
| بيئة العمل | -30 ~ 70 درجة |
| مسافة | 1-3 كم NLOS ؛100km LOS من الجو إلى الأرض |
| بحجم | 180 * 100 * 60 ملم |
| وزن | 1444 جرام (الوزن الصافي) |
معلمات جهاز الاستقبال:
| تكرار | 300-800 ميجا هرتز (قابل للتعديل) ، 1.2 جرام / 2.4 جرام / 5.8 جيجا هرتز (حسب الطلب) |
| ذاكرة | 60G ، 1 اتجاه و 48 ساعة للتسجيل |
| شاشات الكريستال السائل | 7 بوصات أو 9.5 بوصات |
| تلقي الحساسية | <-105 ديسيبل |
| واجهة RF | ن (و) |
| تعديل | COFDM |
| مزود الطاقة | AC220V |
| عرض النطاق | 2 / 2.5 / 4/8 ميجا هرتز (قابل للتعديل) |
| كوكبة | QPSK ، 16QAM ، 64QAM (اختياري) ، QPSK / 16QAM / 64QAM @ 6/7/8 ميجا هرتز |
| FEC | 1 / 2،2 / 3،3 / 4،5 / 6،7 / 8 (اختياري) |
| الفاصل الزمني للحراسة | 1/32 ، 1/16 ، 1/8 ، 1/4 (اختياري) |
| إخراج الفيديو | فيديو تناظري بسطر واحد PAL / NTSC |
| ثورة | 720 × 576 (PAL) ، 720 × 480 (NTSC) |
| خطوط أفقية | 625 أو 525 خطًا |
| مخرج الصوت | القنوات اليمنى واليسرى ستيريو التناظرية |
| تشفير البيانات | AES 265 بت / ALLTECH Basic التخليط |
| الجهد االكهربى | AC220V ± 20V ، DC14V ~ DC16V |
| بيئة العمل | -30 ~ 70 درجة |
| بحجم | 370 * 490 * 220 مم |
| ويهت | 18 كجم |
مخطط التثبيت:
