تفاصيل المنتج:
|
تكرار: | 1.0-1.5 / 2.3-2.7G (اختياري) | طاقة التردد اللاسلكي: | 30 واط |
---|---|---|---|
الجهد االكهربى: | DC12V / AC220V | نظام: | بال / نتسك |
مسافة الإرسال: | 10-15 كم | وزن: | 3 كجم |
تسليط الضوء: | 1400 ميجا هرتز COFDM IP مرسل,15 كيلو متر COFDM IP مرسل,10 كيلو متر COFDM جهاز إرسال لاسلكي |

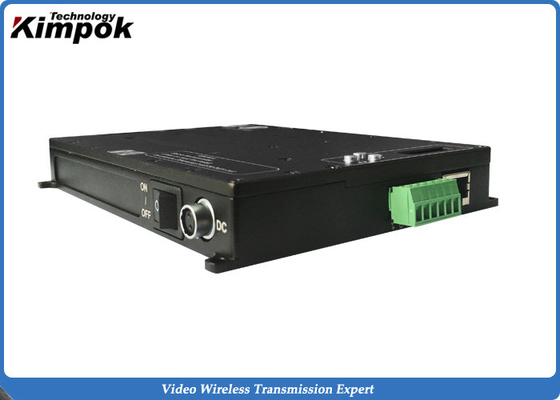

1400Mhz Ethernet Radio COFDM Wireless Video Communication Full Duplex للطائرات بدون طيار / ROV
وصف:

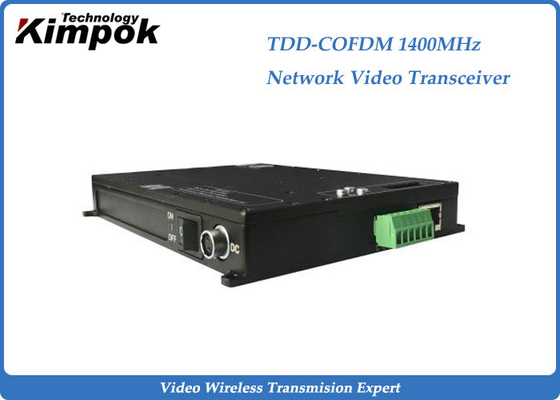

جهاز الإرسال والاستقبال طراز KP-TDD1400 TDD-COFDM هو نظام نقل البيانات ثنائي الاتجاه الجديد NLOS (بدون خط الرؤية) والشبكة الخاصة للاتصالات اللاسلكية في حالات الطوارئ المتنقلة ، وهي مستقلة عن الشبكة اللاسلكية لمشغلي الاتصالات. هذا أفضل من مشغلي الاتصالات. كما أن هناك شبكة أمان طوارئ لنقل تشفير البيانات شفافة بالكامل.
تقنية تعدد الإرسال TDDCOFDM لتوجيه الموارد في الوقت المناسب عبر الفاصل الزمني ، والتردد من خلال عدد كبير من الموجات الحاملة الفرعية لتخصيصها بمرونة لعدة مستخدمين ، وفي تردد واحد لتحقيق أقصى قدر من الوصول إلى المستخدمين المتعددين. رمز هذه القوة لضمان تشفير البيانات. يشغل النظام تردد هواء ضيق نسبيًا (4 / 8MHz) وقدرة قوية ضد التداخل متعدد المسارات لتجاوز تقنية المحاكاة ونقل البيانات المتنقلة عالي السرعة تحت الانعكاسات متعددة المسارات والإزعاج الناجم عن الانسداد ، ثم يتم تحقيق ذلك في بيئة معقدة لنقل: نموذج تعبئة البيانات وبيانات الصوت والفيديو والبيانات التسلسلية غير المتزامنة.
حجمها الصغير وتصميمها الدقيق وخفة وزنها وسهولة حملها التي تستخدم عادة في نقل البيانات اللاسلكية عالية السرعة لمسافات قصيرة وفي أغراض نقل البيانات اللاسلكية عالية السرعة لمسافات طويلة.
1) مثل النقل الخاص: لأي حجم مختلف من الطائرات بدون طيار ، والطائرات بدون طيار ، والطائرات العمودية ، و UGV ، والطائرة العمودية ، والمظلة بدون طيار ، والغواصة غير المأهولة ، والقارب غير المأهول ، والمنطاد ، والسكك الحديدية عالية السرعة ، والسيارات الآلية ، والروبوت غير المأهول ، إلخ.
2) على محطة أرضية مثل: عمليات NLOS قصيرة المدى أو اتصالات لاسلكية بحركة بيئة LOS.
يسلط الضوء:
1. التقدم: تقنية TDD-COFDM ، مع نقل سريع الحركة وعريض للغاية وشفاف بالكامل.
2. الأمان: شبكة خاصة ، بروتوكول نقل خاص ، رمز التزامن وحيد وتشفير AES.
3. المرونة: النقل الشفاف لقناة بيانات IP ، يدعم الوصول متعدد المستخدمين.
4. قابلية التوسع: شبكة رقمية بالكامل ، متوافقة مع جميع معدات نقل بيانات IP.
5- الأداء الفني:
1) محطات قاعدية للشبكات متعددة الترددات ، شبكة تردد واحدة لمحطة قاعدة واحدة ، نفس شبكة التردد مع اتصال ثنائي الاتجاه ، كفاءة عالية للطيف ؛
2) التخصيص المرن لموارد القناة لتحقيق اتصال PTP و PTMT والاتصال ثنائي الاتجاه متعدد النقاط إلى عدة نقاط ؛
3) عرض نطاق متعدد القنوات ومجموعة متنوعة من وظائف أسلوب التشكيل ؛
4) Fنموذج تخصيص الفتحة TDD المقبول للوفاء به كماتردد واحد لكن وصول متعدد المستخدمين ، ليس فقط حفظ الطيف لكن أيضا لتقليل استهلاك الطاقة ؛
5) ساستشعار الطيف ، فتحة الإدراك ، وظيفة استشعار عرض النطاق الترددي المنبع ؛
6) سترونج دقدرة iffraction و القدرة المضادة متعددة المسارات
7) حجهاز استقبال عالي الحساسية.عند استلام المستوى هو -110 ديسيبلو لا يزال بإمكانه ضمان BER <10E-5 و معدل خطأ الإطار <1٪. صالقدرة على تصحيح الخطأ ؛
8) لامow PAPR ، كفاءة عالية لمكبر الصوت ، استهلاك منخفض للطاقة ؛
9) يمكن يحيل إشارات صوت الفيديو وغيرها متزامنة وعالية السرعة.● السرعة >600 كم / ساعة.
10) دمعالجة الإشارات الرقمية ، نظام قوي من السرية والاستقرار والموثوقية.
سمات:
المواصفات:

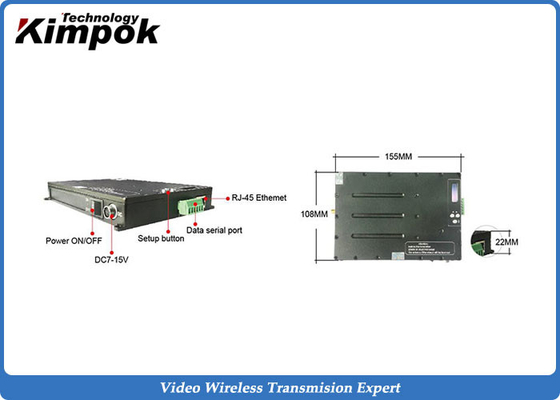

قسم الواجهة المادية | |
إيثرنت | قياسي RJ-45 |
بيانات RS-232/422/485 ميناء | منفذ تسلسلي قياسي للبيانات |
مزود الطاقة | DC12V ، أربعة محطات دبوس |
استهلاك الطاقة | 10 واط |
موصل RF | SMA أنثى |
المؤشرات الرئيسية: | |
تعديل | TDD_COFDM ، وضع الإرسال المزدوج بتقسيم الوقت |
نمط العمل | الازدواج الكامل |
تردد العمل | 1430 ~ 1444 ميجا هرتز قابل للتعديل |
طاقة التردد اللاسلكي انتاج | 3 واط (35 ديسيبل) |
عرض النطاق الترددي RF | 4/8 ميجا هرتز |
آلية التصحيح | 32 بت من اتفاقية حقوق الطفل ، ARQ |
بروتوكول نقل | TCP / IP القياسي ، انتقال شفاف ، تسلسلي غير متزامن |
معدل البيانات | 6.5ميغابت في الثانية (يحتل كل من الفيديو والبيانات نفس القناة) |
معدل الباود | 7200 ~ 921600 بت في الثانية (تم تعيينه تلقائيًا) |
نوع البيانات | 10 / 100Bate-T Ethernet ، RS-232 ، RS-422 ، RS-485 قياسي |
قناة صوتية | واجهة الاتصال الداخلي الصوتي التناظرية (غير مفتوحة) |
BER | ≤10-6 |
تلقي الحساسية | -103 ديسيبل |
تنسيق الشبكات | من نقطة إلى عدة نقاط |
التشفير | 128 بت AES (256 بت اختياري AES) |
إيثرنت |
10 / 100BaseT ، Auto-MDI / X ، IEEE802.3 TCP ، UDP ، TCP / IP ، TFTP ، ARP ، ICMP ، DHCP ، HTTP ، SNMP ، FTP ، DNS |
التحكم في المعلمات | معلمات قابلة للتعديل من خلال لوحة LCD |
درجة حرارة العمل | -40 ℃ ~ 85 ℃ |
البعد | 155 * 108 * 22 ملم |
وزن | 550 جرام |
